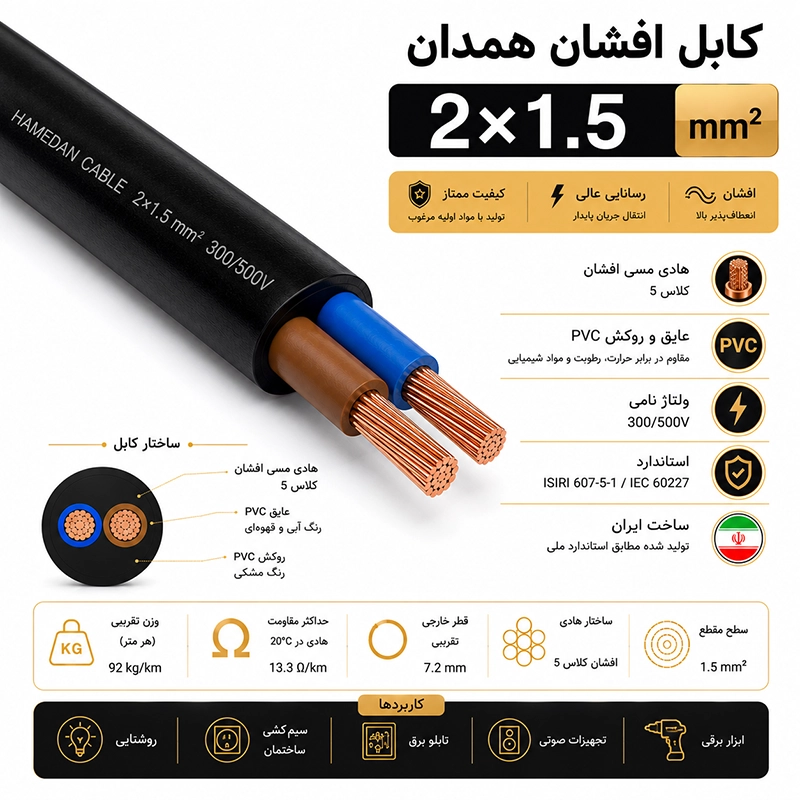

کابل افشان مسی 1.5*2 میلیمتر مربع با ساختار NYMHY یکی از سایزهای پرکاربرد در گروه کابلهای قابل انعطاف سبک صنایع سیم و کابل همدان است. این کابل برای انتقال انرژی الکتریکی در شرایطی که کابل باید انعطافپذیر باشد طراحی شده و در پروژههای ساختمانی، تأسیساتی و صنعتی سبک مورد استفاده قرار میگیرد.
هادی این کابل از مس آنیلشده قابل انعطاف کلاس ۵ تشکیل شده است. ساختار هادی به صورت ۲۸ رشته با قطر هر رشته ۰٫۲۵ میلیمتر است. این ساختار باعث میشود کابل در هنگام نصب و جابهجایی انعطاف مناسبی داشته باشد و در مسیرهای خمدار یا محلهایی که نیاز به حرکت محدود کابل وجود دارد عملکرد بهتری نسبت به کابلهای سخت ارائه دهد.
عایق هر رشته از جنس پیویسی با ضخامت ۰٫۷ میلیمتر است. روکش بیرونی نیز از پیویسی با ضخامت ۰٫۸ میلیمتر ساخته شده که هر دو رشته را در بر میگیرد. قطر خارجی نهایی کابل حدود ۷٫۶ میلیمتر گزارش شده است. مقاومت الکتریکی هادی در دمای ۲۰ درجه سانتیگراد حداکثر ۱۳٫۳ اهم بر کیلومتر است و وزن تقریبی کابل ۸۲ کیلوگرم در هر کیلومتر میباشد.
ولتاژ نامی این کابل ۳۰۰/۵۰۰ ولت است و مطابق استانداردهای ملی ISIRI 607-5 و بینالمللی IEC 60227-5 تولید میشود. این مشخصات آن را برای مدارهای روشنایی، پریزهای معمولی، تجهیزات سبک و مسیرهایی که جریان مصرفی در محدوده ظرفیت این مقطع قرار دارد مناسب میسازد.
از نظر کاربرد، این سایز معمولاً در سیمکشی داخلی ساختمانها، تابلوهای کوچک، اتصال تجهیزات متحرک سبک و مسیرهایی که کابل باید از لولههای انعطافپذیر یا مسیرهای دارای خم عبور کند استفاده میشود. انعطاف هادی کلاس ۵ باعث میشود نصب در فضاهای محدود و مسیرهای غیرمستقیم آسانتر انجام شود.
ویژگیهای این کابل بر اساس دادههای کاتالوگ به شرح زیر است:
- هادی مس قابل انعطاف کلاس ۵
- ساختار هادی ۲۸×۰٫۲۵ میلیمتر
- عایق پیویسی با ضخامت ۰٫۷ میلیمتر
- روکش پیویسی با ضخامت ۰٫۸ میلیمتر
- قطر خارجی حدود ۷٫۶ میلیمتر
- مقاومت هادی حداکثر ۱۳٫۳ اهم بر کیلومتر در ۲۰ درجه سانتیگراد
- وزن تقریبی ۸۲ کیلوگرم بر کیلومتر
- ولتاژ نامی ۳۰۰/۵۰۰ ولت
- استاندارد تولید ISIRI 607-5
- استاندارد تولید IEC 60227-5
- مناسب برای مکانهایی که انعطاف بالاتر کابل مورد نیاز است
- دو رشته با مقطع ۱٫۵ میلیمتر مربع
- مناسب انتقال برق در کاربردهای سبک و متوسط
- طراحی شده در گروه کابلهای افشان سبک تا مقطع ۴ میلیمتر مربع
در انتخاب این سایز باید به جریان مصرفی مدار، طول مسیر و شرایط نصب توجه شود. برای مدارهای روشنایی و پریزهای معمولی با مصرف متعارف، مقطع ۱٫۵ میلیمتر مربع در ساختار دو رشته معمولاً کفایت میکند. در صورتی که مسیر طولانی باشد یا افت ولتاژ اهمیت بیشتری داشته باشد، محاسبه دقیق بر اساس جداول استاندارد ضروری است.
خرید از تابلومیکر این امکان را فراهم میکند که کابل با مشخصات دقیق مطابق کاتالوگ رسمی صنایع سیم و کابل همدان تهیه شود. محصولات با تطابق مشخصات فنی اعلامشده عرضه میگردند و امکان انتخاب سایز دقیق بر اساس نیاز پروژه وجود دارد.
در مجموع، کابل افشان مسی 1.5*2 میلیمتر مربع NYMHY گزینهای مشخص و استاندارد برای کاربردهایی است که انعطاف کابل در کنار مشخصات الکتریکی تعریفشده اهمیت دارد. مشخصات فنی آن کاملاً بر اساس دادههای کاتالوگ رسمی تولیدکننده استخراج شده و برای پروژههایی که نیاز به کابل افشان سبک دو رشته دارند قابل استفاده است.
سوال ۱: ساختار هادی این کابل چگونه است؟ پاسخ: هادی از مس قابل انعطاف کلاس ۵ با ساختار ۲۸ رشته به قطر هر رشته ۰٫۲۵ میلیمتر تشکیل شده است.
سوال ۲: ولتاژ نامی کابل چقدر است؟ پاسخ: ولتاژ نامی این کابل ۳۰۰/۵۰۰ ولت است.
سوال ۳: ضخامت عایق و روکش چقدر اعلام شده است؟ پاسخ: ضخامت عایق ۰٫۷ میلیمتر و ضخامت روکش ۰٫۸ میلیمتر است.
سوال ۴: قطر خارجی کابل حدوداً چقدر است؟ پاسخ: قطر خارجی حدود ۷٫۶ میلیمتر گزارش شده است.
سوال ۵: وزن تقریبی هر کیلومتر این کابل چقدر است؟ پاسخ: وزن تقریبی ۸۲ کیلوگرم بر کیلومتر است.
سوال ۶: این کابل مطابق چه استانداردهایی تولید میشود؟ پاسخ: مطابق استانداردهای ISIRI 607-5 و IEC 60227-5 تولید میشود.
